內蒙86BYG

發布時間：2017/10/26

聯系電話：029-85248242

分享到：復制更多

相關產品: 85BYGH; 86BYG; 20BYGH; 28BYGH

產品介紹: 立即咨詢; 手機掃一掃

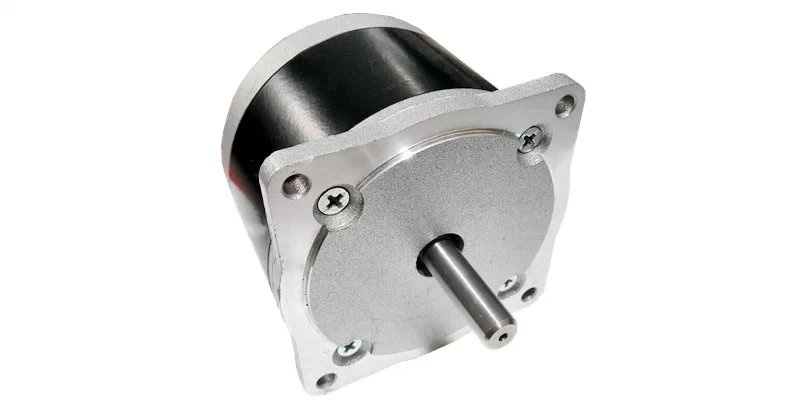

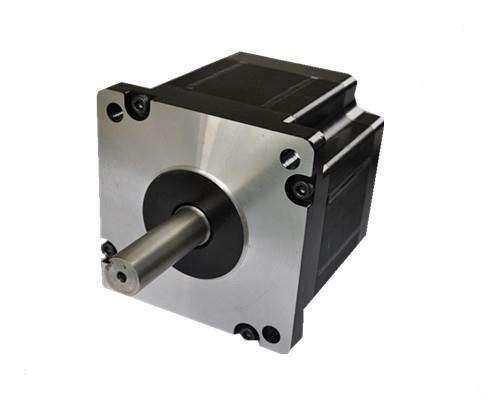

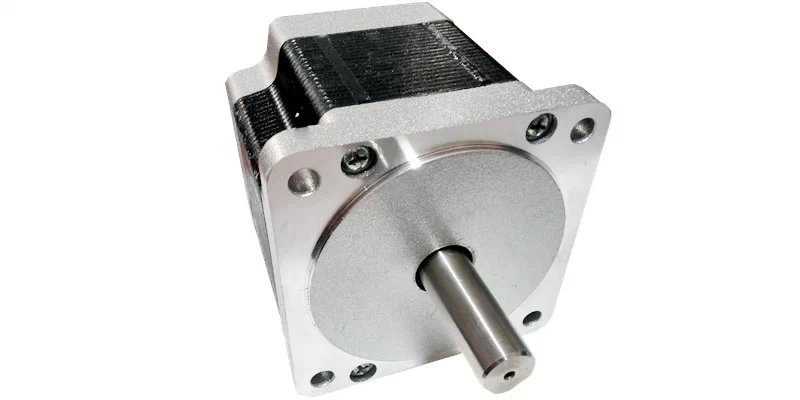

Size 86mm 2-Phase Hybrid Stepping Motor

(項目)	(規格)
步進角精度	±5%（full step,no load）
電阻精度	±10%
電感精度	±20%
溫升	80℃Max.(reted current,2 phase on)
環境溫度	-10℃- +50℃
絕緣等級	100MΩMin.500 VDC
介電強度	500VAC for one minute
轉軸徑向跳動	0.02Max.(450 g-load)
轉軸軸向跳動	0.08Max.(450 g-load)

相數

電壓

電流

電阻

電感

靜轉矩

機身長度

重量

出軸長度

V

A

Ω

mH

N.m

mm

Kg

mm

86BYG101

4

2.9

1.7

1.7

3.7

12

62

1.5

31

86BYG102

4

5

1.25

4

8.4

12

62

1.5

31

86BYG103

4

1.6

3.6

0.45

1.25

12

62

1.5

31

86BYG104

4

1.4

4.5

0.31

0.8

12

62

1.5

31

86BYG105

4

2.9

3

0.96

1.8

12

62

1.5

31

86BYG106

4

1.8

4.8

0.37

0.7

12

62

1.5

31

86BYG108

4

2.4

4

0.6

1.2

12

62

1.5

31

86BYG201

4

3

4

0.75

2.8

22

93

2.6

31

86BYG202

4

2.5

4.6

0.55

1.8

22

93

2.6

31

86BYG203

4

4.3

2.5

1.7

7.0

22

93

2.6

31

86BYG204

4

5.4

2

2.7

10.3

22

93

2.6

31

86BYG301

4

3.6

4

0.9

5.2

30

126

3.7

31

86BYG302

4

7.6

2

3.8

15.1

30

126

3.7

31

86BYG303

2

5.6

4

1.4

9.2

60

126

3.7

31

86BYG401

4

2

7

0.29

1.6

40

135

4.2

31

86BYG402

4

4

4

1.0

5.0

40

135

4.2

31

86BYG403

4

8.4

2

4.2

16.2

40

135

4.2

31

86BYG404

2

6

4

1.5

10.5

70

135

4.2

31

安裝尺寸：

接線圖：

接法	并聯接法				串聯接法
驅動器接線	A	A-	B	B-	A	A-	B	B-	并接懸空	并接懸空
接線端子	紅(長) 綠(短)	紅(短) 綠(長)	黃(長) 藍(短)	黃(短) 藍(長)	紅(長)	綠(長)	黃(長)	藍(長)	黃(短) 藍(短)	紅(短) 綠(短)

此文關鍵字：

聯系我們西安博奧精密機電有限公司: 聯系人：強經理

聯系電話：18691836815

座機：029-85248242

400電話：18691836815

郵箱：cahl@163.com

地址：陜西省西安市長安北路40號

在線留言西安博奧精密機電有限公司

相關產品: DIKM-1; 100ZYT-JB100; 90ZYT-JB100; 80ZYT-90JB

姓名：
聯系電話：
在線QQ：
電子郵箱：
內容：

	相數	電壓	電流	電阻	電感	靜轉矩	機身長度	重量	出軸長度
		V	A	Ω	mH	N.m	mm	Kg	mm
86BYG101	4	2.9	1.7	1.7	3.7	12	62	1.5	31
86BYG102	4	5	1.25	4	8.4	12	62	1.5	31
86BYG103	4	1.6	3.6	0.45	1.25	12	62	1.5	31
86BYG104	4	1.4	4.5	0.31	0.8	12	62	1.5	31
86BYG105	4	2.9	3	0.96	1.8	12	62	1.5	31
86BYG106	4	1.8	4.8	0.37	0.7	12	62	1.5	31
86BYG108	4	2.4	4	0.6	1.2	12	62	1.5	31
86BYG201	4	3	4	0.75	2.8	22	93	2.6	31
86BYG202	4	2.5	4.6	0.55	1.8	22	93	2.6	31
86BYG203	4	4.3	2.5	1.7	7.0	22	93	2.6	31
86BYG204	4	5.4	2	2.7	10.3	22	93	2.6	31
86BYG301	4	3.6	4	0.9	5.2	30	126	3.7	31
86BYG302	4	7.6	2	3.8	15.1	30	126	3.7	31
86BYG303	2	5.6	4	1.4	9.2	60	126	3.7	31
86BYG401	4	2	7	0.29	1.6	40	135	4.2	31
86BYG402	4	4	4	1.0	5.0	40	135	4.2	31
86BYG403	4	8.4	2	4.2	16.2	40	135	4.2	31
86BYG404	2	6	4	1.5	10.5	70	135	4.2	31
